・安定性とレスポンスに優れたDジェトロニック制御のマップを作製します
Real-FL1の最も基本となるマップで、このマップだけで基本的な動作が決定します。
注意
設定の前にクイックマニュアルを参考にシリンダー数設定、格子の圧力軸と回転数の設定を終えてください。
後で格子のデータなどを変更すると、すべての設定を最初からやり直す必要があります。

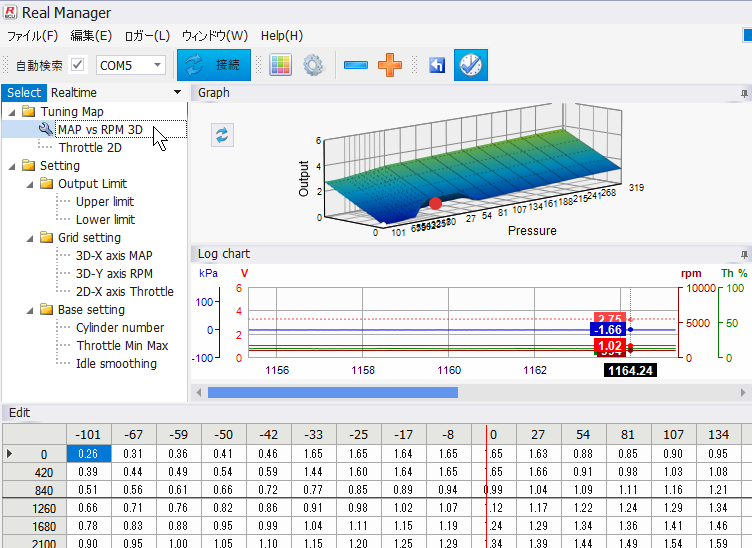

・横軸 サージタンク圧：右に行くほど圧力が高くなります。
・縦軸 回転数：下に下がるほど回転が高くなります。
赤い線がクロスした点の値（さらにそのマップ位置に応じて分割した割合）が出力されます。（アクセス位置について）
マップ端は、マップ端に到達、またはマップ範囲を超えた場合に使用されるデータですので、データを設定しておいてください。
0圧力、0回転域は、エンジン停止状態のエアフロー電圧に近い値を入力します。
純正エアフローセンサーを装着している状態であれば、AUX入力と出力との差をメーター上で確認できるようになっています。
この針の”差”を無くすようにセッティングをするのが簡単です。
