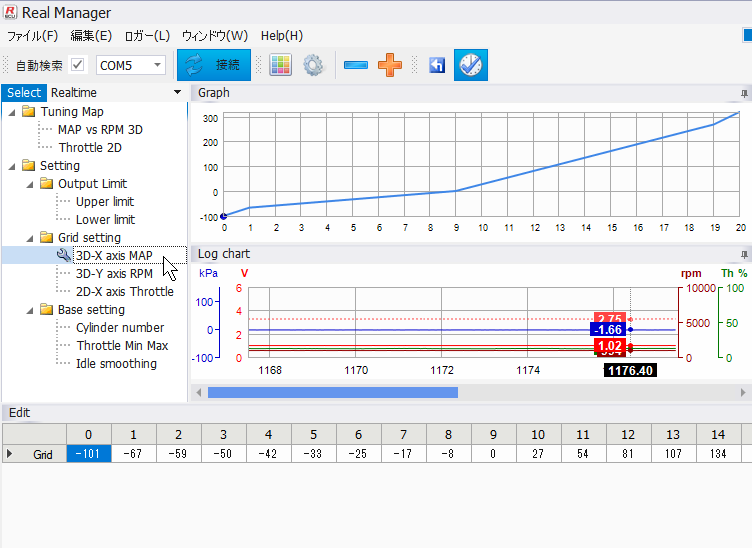

3D-X MAP 圧力軸


・マップ軸の格子位置を設定します

マップで特に細かく制御したい部分をクローズアップして設定できるようになります。

マップ軸は21段階になっているため、圧力範囲(製品により異なります)をおよそ5%間隔で設定されます。

特に細かく調節したい領域の間隔を狭く設定します。(その分、粗くても問題ない領域を広めにとる必要があります)
これにより、例えば低速の 0圧力付近の制御を精密に設定することができます。



設定できる圧力範囲は下記です。
115        -92から21kPa
250        -95から161kPa
400        -101から319kPa







※軸位置は全領域を250で分割するため、「切りの良い数値」にならない場合がります。
